Projeto Elétrico Residencial e Comercial

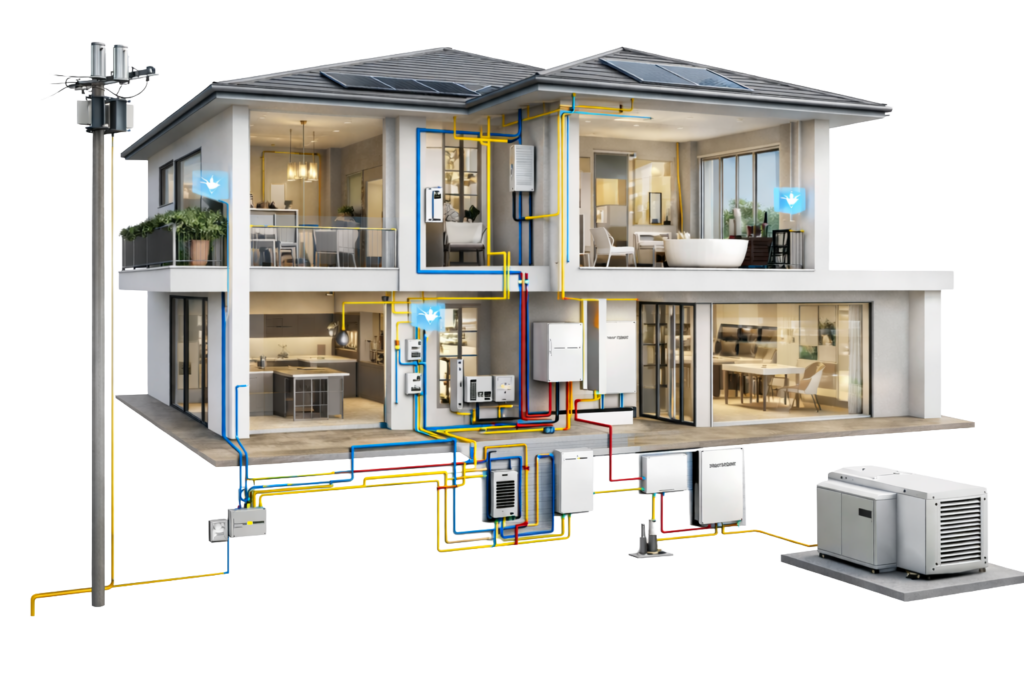

O projeto elétrico é uma etapa fundamental em qualquer construção ou reforma, pois define toda a estrutura da instalação elétrica da edificação. Um projeto bem elaborado garante segurança, eficiência energética e conformidade com as normas técnicas, evitando problemas como sobrecarga de circuitos, curtos-circuitos e riscos de incêndio.
A elaboração de um projeto elétrico residencial, comercial ou industrial permite planejar corretamente a distribuição de energia elétrica, dimensionar cabos e dispositivos de proteção e garantir o funcionamento adequado de todos os equipamentos do imóvel.
Na LG9 Engenharia, os projetos são desenvolvidos com base nas normas da ABNT e nas exigências das concessionárias de energia, garantindo uma instalação segura, eficiente e preparada para atender às necessidades da sua obra. A seguir foi listado em topicos o que a LG9 engenharia considera uma boa pratica para desenvolvimento de um projeto elétrico de excelência
PROJETOS ESTRUTURAIS
PROJETOS elétricos
PROJETOS hidrossanitários
compatibilização de projetos
gerenciamento de obras
1. Levantamento da Planta Arquitetônica
Nesta etapa inicial é realizada a análise da planta arquitetônica do imóvel, identificando os ambientes e suas necessidades elétricas.
São avaliados principalmente:
Distribuição dos ambientes
Área construída
Equipamentos elétricos previstos
Localização de quadros elétricos
Pontos de iluminação e tomadas
Esse levantamento permite entender como será a distribuição da energia elétrica no imóvel.
2. Levantamento e Cálculo de Cargas Elétricas
Após a análise da planta, é realizado o cálculo da carga elétrica da edificação, determinando a quantidade de energia necessária para atender todos os equipamentos.
Neste cálculo são considerados:
Iluminação
Tomadas de uso geral (TUG)
Tomadas de uso específico (TUE)
Chuveiros elétricos
Ar-condicionado
Equipamentos eletroeletrônicos
Esse dimensionamento é essencial para evitar sobrecargas na instalação elétrica.
3. Distribuição dos Circuitos Elétricos
Com base nas cargas levantadas, os pontos elétricos são organizados em circuitos independentes, garantindo maior segurança e eficiência.
Normalmente os circuitos são divididos em:
Circuito de iluminação
Circuito de tomadas de uso geral
Circuito da cozinha e área de serviço
Circuito de equipamentos específicos
Circuito de climatização
Essa divisão facilita a manutenção e evita sobrecarga em um único circuito.
4. Dimensionamento de Condutores e Dispositivos de Proteção
Nesta etapa são definidos todos os componentes responsáveis pela proteção e funcionamento da instalação elétrica.
Entre os principais itens dimensionados estão:
Bitola dos cabos elétricos
Disjuntores termomagnéticos
Dispositivos DR (proteção contra choques elétricos)
Dispositivos DPS (proteção contra surtos elétricos)
Quadro de distribuição
O dimensionamento correto garante que a instalação elétrica funcione com segurança e eficiência.
5. Projeto do Sistema de Aterramento
O sistema de aterramento é projetado para proteger pessoas e equipamentos contra descargas elétricas e correntes de fuga.
Entre suas principais funções estão:
Proteção contra choques elétricos
Dissipação de correntes de fuga
Proteção de equipamentos eletrônicos
Funcionamento adequado dos dispositivos de proteção
Esse sistema deve seguir rigorosamente as normas técnicas.
6. Elaboração da Planta Elétrica
Após todas as definições técnicas, é elaborada a planta elétrica da edificação, que representa graficamente toda a instalação.
Essa planta apresenta:
Localização de tomadas
Interruptores
Pontos de iluminação
Caminhos dos eletrodutos
Identificação dos circuitos
Posição do quadro de distribuição
Essa documentação orienta os profissionais responsáveis pela execução da instalação elétrica.
7. Desenvolvimento dos Diagramas Elétricos
Além da planta elétrica, o projeto inclui diagramas técnicos que facilitam a compreensão do sistema.
Entre eles estão:
Diagrama unifilar
Diagrama do quadro de distribuição
Detalhamento dos circuitos
Esses diagramas mostram como os circuitos estão conectados e ajudam na execução da instalação.
8. Memorial Descritivo e Lista de Materiais
A etapa final consiste na elaboração da documentação técnica do projeto.
Essa documentação inclui:
Memorial descritivo
Memorial de cálculo
Lista de materiais
Especificações técnicas
Esses documentos garantem que a instalação seja executada conforme o planejamento técnico desenvolvido pela LG9 Engenharia.
